本方案采用傳統的凈化裝修工藝，選用50mm厚機制或手工制彩鋼板。常用于單體廠房面積較大，單個房間面積較大的制藥廠。本設計方案的特點是工藝成熟，成本低廉，經濟實用，但拆卸一個板塊或部件的時候，其他系統的穩定性將受影響，不適用于會經常改造的廠房，彩鋼板墻體一旦受到損壞，不易維修和更換。回風系統末端采用傳統的回風夾道，會占用一定的房間空間，燈具常采用吸頂式安裝方式，門窗常采用常規的凈化鋁合金門窗。

1、材料選擇

（1）彩鋼板：常選用50mm厚的手工制（機制）巖棉（紙蜂窩、鋁蜂窩、單/雙面玻鎂）夾芯彩鋼板；

（2）鋁型材：凈化專用鋁型材，表面亞光或者電泳處理；

（3）門窗：專用凈化彩鋼板門，常用手工制紙蜂窩夾芯板；專用凈化鋁合金窗（單層或者雙層）；

（4）設備：風淋室（單人、雙人、貨淋室）、傳遞窗（帶滅菌、自凈、機械或電子互鎖裝置）；

（5）密封膠：常規中性密封硅膠；若需過FDA認證，則需選用經過FDA認證的道康寧798中性密封硅膠；

（6）地面：3mm無溶劑環氧自流平地面或者3mm厚PVC地面；

2、工藝要求

(1) 墻板、吊頂板均采用50厚全手工制（含夾心層）巖棉夾芯彩鋼復合板，頂板內加兩道縱向加強筋，加強筋為厚度不小于1.2MM的鍍鋅板制U型筋。板與板的連接采用鋁合金型材連接，每塊板的邊口、封口所用鋼板為厚度不小于0.7MM的鍍鋅板。彩鋼板外觀平整、無凹凸、變形、色澤均勻、無油污、無毛刺，芯板切面整齊，無剝落；塊與塊之間接縫無明顯間隙，面板與芯材之間粘結牢固，芯材密實。寬度與厚度的偏差不超過1%。墻體材料滿足消防規范的要求，滿足防火時間和人員疏散等的需要。

(2) 板框架為鍍鋅鋼板制作，厚度≥0.7mm，表面陽極或噴涂處理。

(3) 一般房間的墻板、吊頂板耐火時間不小于0.5小時，疏散走道兩側的墻板耐火時間不小于1.0小時。

(4) 墻板、吊頂板接縫處使用硅膠密封。

(5) 墻板、吊頂板表面平整，光滑，不起塵。

(6) 彩鋼板表面覆有PVC透明保護膜。

(7) 潔凈區的門窗全部采用鋁合金潔凈門窗。潔凈門采用彩鋼板紙蜂窩夾芯潔凈密閉門，門扇材質同壁板墻，為保證門的氣密性，門框的三邊設置密封條。潔凈門底部帶橡膠掃地條，保證門有良好的密封。

(8) 門配套不銹鋼鉸鏈，門鎖等五金，閉門器根據業主需要而定。

(9) 所有更衣間、緩沖間、氣閘室門上裝電子互鎖裝置，以保證門不同時開啟，以便保證潔凈室有足夠壓差,防止?jié)崈羰矣捎谕蝗粶p壓而被污染。

(10) 吊頂采用暗吊頂，長邊用中字鋁承插連接，短邊用鋁合金暗龍骨連接。

(11) 所用的鋁合金型材（陰陽角、槽鋁等）選用經過亞光或電泳處理的鋁合金型材，厚度不低于1MM。

(12) 墻面與吊頂、墻面與地面、墻面與墻面之間的陰角采用鋁合金圓弧R條連接過渡，陽角采用鋁合金外圓柱連接過渡，接縫處硅膠密封，保證密閉無泄漏。

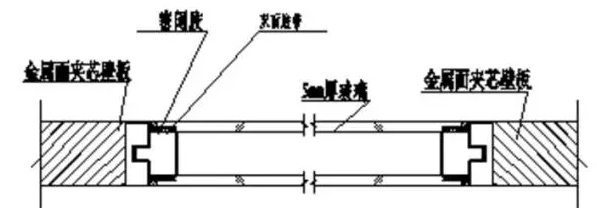

3、部分節點大樣圖
